酒厂窖池云拍照抄读表-能耗监测技术施工方案
背景及需求
XX酒厂位于贵州省仁怀市茅台镇，贵州XX酒业有限公司成立于 2003 年，。公司位于赤水河畔，酱香秘境茅台镇。规划总占地面积 923亩，年产优质大麯稛沙酱香酒 99000 吨，提供工作岗位 20000 余。
已有 8 栋标准化制酒车间共计984口窑池投入生产，可年产优质大曲酱香白酒3000余吨，标准化的包装车间 1 栋约 50000 平方米，制曲车间 2 栋约 56000 平方米，综合楼 1 栋 25000 平方米，4个酒库存酱香酒近20000吨规模。
根据调研情况，自来水表数量约25个，电表数量约45个，燃气和蒸汽表若干。厂区表计分布较为分散，不利于集中抄表（下表统计）。厂区水、电、蒸汽、燃气等用能能耗数据统计，传统方案，采用人工抄表方式，人工成本高，记录繁琐，数据常常出现记录错乱、模糊的情形。做现场调研发现，表计多数为不具备通讯接口的机械表（机械滚轮式水表、电表），常规的数据采集方式（通过数据接口方式实施采集）不具备条件。结合现场客观因素制约，数据采集方面存在较大难度。
| 班级 | 位置描述 | 控制设备安装范围 | 备注 |
|---|---|---|---|
| 1号制酒车间 | 4个班、4台酒甑 | 设备间距离80米 | |
| 班级 | 位置 | 控制设备安装范围 | |
| 锅炉房 |
表1 蒸汽、燃气统计表
| 班级 | 水表位置 | 水类型 | 水表位置 |
|---|---|---|---|
| 总包后山工地、生活 | 河边-201＃ | 自来水 | |
| 总包前面工地 | 万吨酒库前-202＃ | 自来水 | |
| 总包后工地 | 万吨酒库后-203＃ | 自来水 | |
| 总包后工地 | 地磅处-204＃ | 自来水 | |
| 装修单位水表 | 综合楼三楼（含在地区水表）-205# | 自来水 | |
| 3＃酒库 | 净水间-206＃ | 自来水 | 3＃酒库净水间 |
| 包装车间 | 净水间-207＃ | 自来水 | 包装楼停车场净水间 |
| 包装车间 | 1楼水井-208＃ | 自来水 | 包装楼1楼靠厕所水电井中 |
| 综合楼 | 高区-209＃ | 自来水 | 2楼电梯旁水电井中 |
| 综合楼 | 低区-210＃ | 自来水 | 2楼电梯旁水电井中 |
| 综合楼 | 厨房冷水-211＃ | 纯净水（来自包装车间） | 进食堂主水管间（花包装楼方向） |
| 锅炉房 | 自来水-212＃ | 自来水 | 锅炉房侧面主水管道处 |
（表格内容较多，此处仅展示前 12 行）
表2 水表统计表
| 班级 | 电表位置 | 互感倍率 | 电表位置 |
|---|---|---|---|
| 包装车间 | 老生产线-101＃ | 80 | 包装三楼老包装线配电柜里 |
| 包装车间 | 新生产线-102＃ | 60 | 高压配电房变压器排配电柜里 |
| 包装车间 | 空调1-103＃ | 80 | 高压配电房变压器排配电柜里 |
| 包装车间 | 空调2-104＃ | 60 | 高压配电房变压器排配电柜里 |
| 包装车间 | 空调3-105＃ | 60 | 高压配电房变压器排配电柜里 |
| 包装车间 | 电梯1-106＃ | 1 | 包装楼顶楼电梯房（靠1-3车间方向） |
| 包装车间 | 电梯2-107＃ | 1 | 包装楼顶楼电梯房（靠行政楼方向） |
| 包装车间 | 应急箱-108＃ | 1 | 高压配电房应急配电柜里 |
| 包装车间 | 净水间-109＃ | 80 | 包装楼停车场净水间 |
| 包装车间 | 室外绿化-110＃ | 1 | 靠河边室外箱（烧烤观光台旁） |
| 包装车间 | 照明、插座-111＃ | 50 | 高压配电房墙墙壁电箱里（靠风机房方向） |
| 包装车间 | 消控室-112＃ | 1 | 消防控制室总电箱里 |
（表格内容较多，此处仅展示前 12 行）
表3 电表统计
针对以上水、电、蒸汽、燃气等能耗采集难点，我们适配对应产品，提供实施方案。有效、实时采集能耗数据，为企业能耗管理提供便利。根据现有需求，实现仪表的数据采集，通过加装采集装置，采用无线传输的方式，采集各类能耗计量仪表数据后远程传输到数据平台。

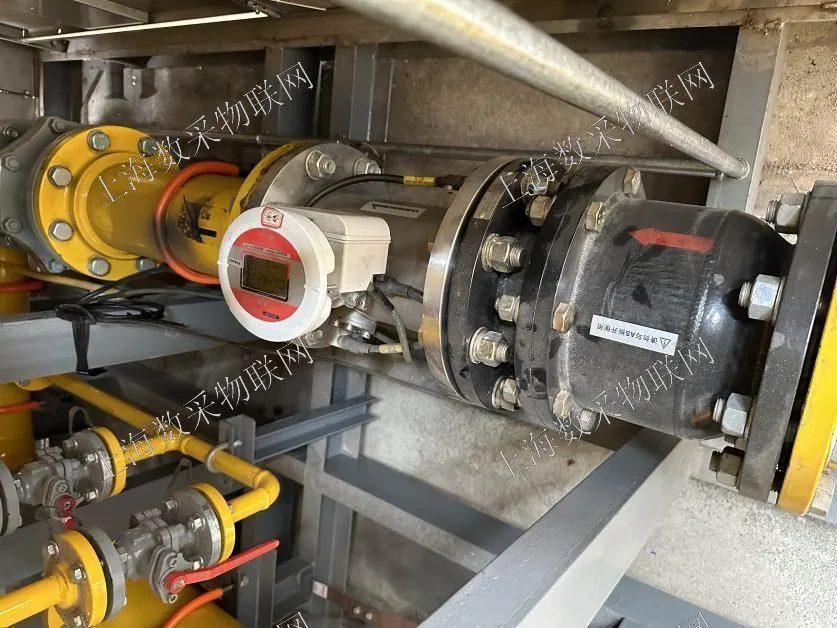

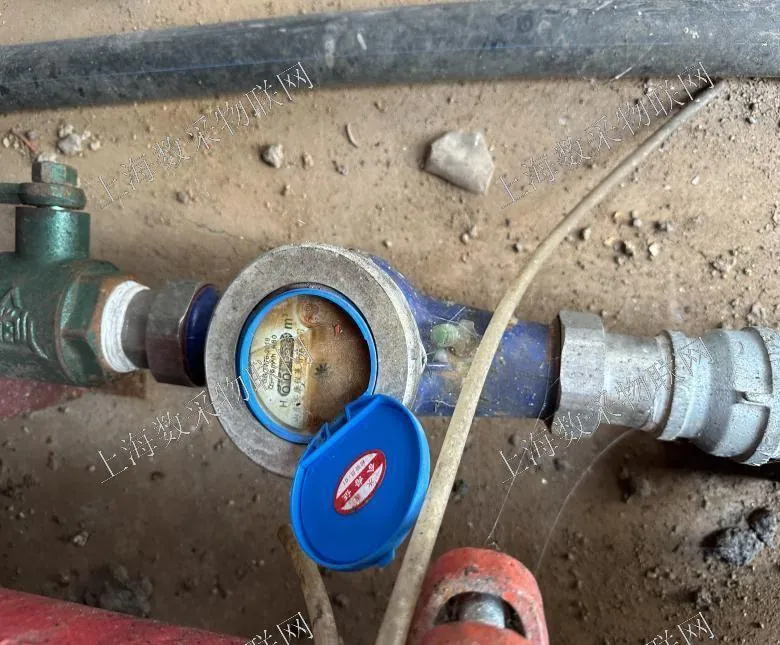

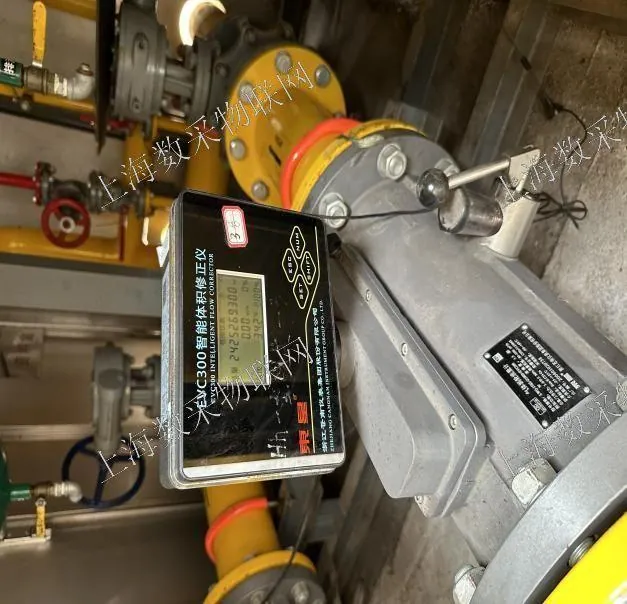

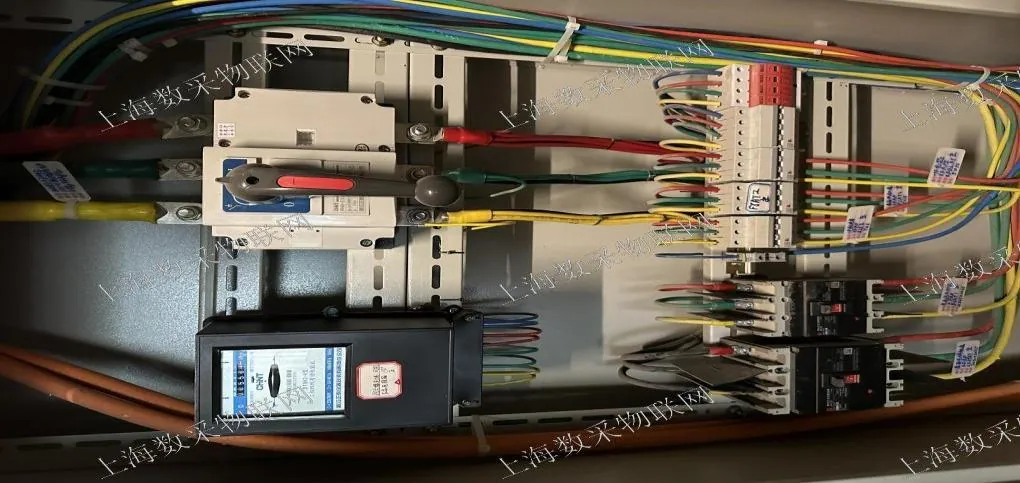

主要仪表类型
对应采集产品
匹配对应表计的数采产品为我们公司图像识别云拍产品：微功耗无线拍照抄表器（SC-LP-CAM）,产品主要参数及功能：
| 序号 | 商品名称 | 功能描述 | 功能描述 | 参数配置 | 优势 |
|---|---|---|---|---|---|
| 1 | 微功耗无线拍照抄表器（SC-LP-CAM） | 拍照抄表终端系列，电池供电无线定时拍照摄像头抄表终端针对传统老旧机械仪表（水表、电表、燃气表、压力表等）或无法直接通讯的仪表进行快速抄表的数据采集终端。拍照终端按照设定时间间隔进行拍照，并将照片上传到服务器后进行分析识别，得出仪表示数，用户可查看原始图片和识别结果数据。 | |||
| 终端内置长寿命锂电池，支持采NB-IOT通信方式，能够克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。 | 1 仪表照片采集特性 | ||||
| 图片格式类型：jpg | |||||
| 图片像素：最大支持640*480 | |||||
| 采集频率：10分钟~24h，支持远程配置 | |||||
| 唤醒模式：间隔唤醒；定时唤醒；闹钟唤醒 | |||||
| 2 电气特性 | |||||
| 供电方式：3.6V 长寿命锂电池供电（不可充电） | |||||
| 电池容量：8500mAh | |||||
| 功耗：电流小于200mA | |||||
| 待机电流：小于5uA | |||||
| 3 结构特性 | |||||
| 材质：PC塑料（外壳） | |||||
| 主体防护等级：IP65 | |||||
| 水表款尺寸：135mm×95mm×55mm 电表款尺寸：120mm×110mm×50mm 主体安装方式：粘贴或窄带抱箍紧固 | |||||
| 4 工作环境 | |||||
| 环境温度-25°C～75°C，湿度0～95%（非冷凝） | 1 仪表照片采集特性 | ||||
| 图片格式类型：jpg | |||||
| 图片像素：最大支持640*480 | |||||
| 采集频率：10分钟~24h，支持远程配置 | |||||
| 唤醒模式：间隔唤醒；定时唤醒；闹钟唤醒 | |||||
| 2 电气特性 | |||||
| 供电方式：3.6V 长寿命锂电池供电（不可充电） | |||||
| 电池容量：8500mAh | |||||
| 功耗：电流小于200mA | |||||
| 待机电流：小于5uA | |||||
| 3 结构特性 | |||||
| 材质：PC塑料（外壳） | |||||
| 主体防护等级：IP65 | |||||
| 水表款尺寸：135mm×95mm×55mm 电表款尺寸：120mm×110mm×50mm 主体安装方式：粘贴或窄带抱箍紧固 | |||||
| 4 工作环境 | |||||
| 环境温度-25°C～75°C，湿度0～95%（非冷凝） | 1、锂电池供电，支持约3000次拍照次数，一天一次可续航7年左右； | ||||
| 2、内置电信物联网NB卡，信号全国覆盖； | |||||
| 3、多种外观形态（方形、圆形、凸形），迅速适配现场工业仪表； | |||||
| 4、配套云平台，抓拍图片与识别结果定时推送，免费提供API接口。 | |||||
| 5、图片质量清晰，识别准确率：大于99% | |||||
| 6、安装简易，减少施工麻烦及成本。 | |||||
| 1 | 微功耗无线拍照抄表器（SC-LP-CAM） | 拍照抄表终端系列，电池供电无线定时拍照摄像头抄表终端针对传统老旧机械仪表（水表、电表、燃气表、压力表等）或无法直接通讯的仪表进行快速抄表的数据采集终端。拍照终端按照设定时间间隔进行拍照，并将照片上传到服务器后进行分析识别，得出仪表示数，用户可查看原始图片和识别结果数据。 | |||
| 终端内置长寿命锂电池，支持采NB-IOT通信方式，能够克服现场特殊环境导致的无线通信遮挡，大大简化现场部署时间和降低施工费用。 | 1 仪表照片采集特性 | ||||
| 图片格式类型：jpg | |||||
| 图片像素：最大支持640*480 | |||||
| 采集频率：10分钟~24h，支持远程配置 | |||||
| 唤醒模式：间隔唤醒；定时唤醒；闹钟唤醒 | |||||
| 2 电气特性 | |||||
| 供电方式：3.6V 长寿命锂电池供电（不可充电） | |||||
| 电池容量：8500mAh | |||||
| 功耗：电流小于200mA | |||||
| 待机电流：小于5uA | |||||
| 3 结构特性 | |||||
| 材质：PC塑料（外壳） | |||||
| 主体防护等级：IP65 | |||||
| 水表款尺寸：135mm×95mm×55mm 电表款尺寸：120mm×110mm×50mm 主体安装方式：粘贴或窄带抱箍紧固 | |||||
| 4 工作环境 | |||||
| 环境温度-25°C～75°C，湿度0～95%（非冷凝） | 1 仪表照片采集特性 | ||||
| 图片格式类型：jpg | |||||
| 图片像素：最大支持640*480 | |||||
| 采集频率：10分钟~24h，支持远程配置 | |||||
| 唤醒模式：间隔唤醒；定时唤醒；闹钟唤醒 | |||||
| 2 电气特性 | |||||
| 供电方式：3.6V 长寿命锂电池供电（不可充电） | |||||
| 电池容量：8500mAh | |||||
| 功耗：电流小于200mA | |||||
| 待机电流：小于5uA | |||||
| 3 结构特性 | |||||
| 材质：PC塑料（外壳） | |||||
| 主体防护等级：IP65 | |||||
| 水表款尺寸：135mm×95mm×55mm 电表款尺寸：120mm×110mm×50mm 主体安装方式：粘贴或窄带抱箍紧固 | |||||
| 4 工作环境 | |||||
| 环境温度-25°C～75°C，湿度0～95%（非冷凝） | 1、锂电池供电，支持约3000次拍照次数，一天一次可续航7年左右； | ||||
| 2、内置电信物联网NB卡，信号全国覆盖； | |||||
| 3、多种外观形态（方形、圆形、凸形），迅速适配现场工业仪表； | |||||
| 4、配套云平台，抓拍图片与识别结果定时推送，免费提供API接口。 | |||||
| 5、图片质量清晰，识别准确率：大于99% | |||||
| 6、安装简易，减少施工麻烦及成本。 |
产品对应数据采集默认按照一天一次的采集频率上报（更新）数据平台，支持采集频率的远程修改。
实施采集方式、实施安装优点及实施考虑因素
3.1 技术方案

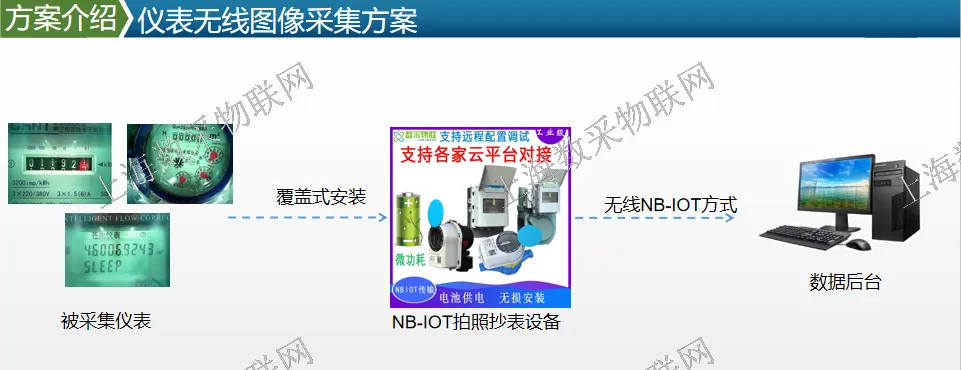

图4 技术方案拓扑图
3.2 实施优点
安装简单，快速部署，助力物联网项目快速落地。
支持任意物联网云平台和组态软件，提供数据协议对接。
支持阿里云、百度天工、OneNet、腾讯云主流云平台数据对接。
支持远程配置参数，最大限度减少现场施工维护的人员成本。
3.3安装实施影响因素

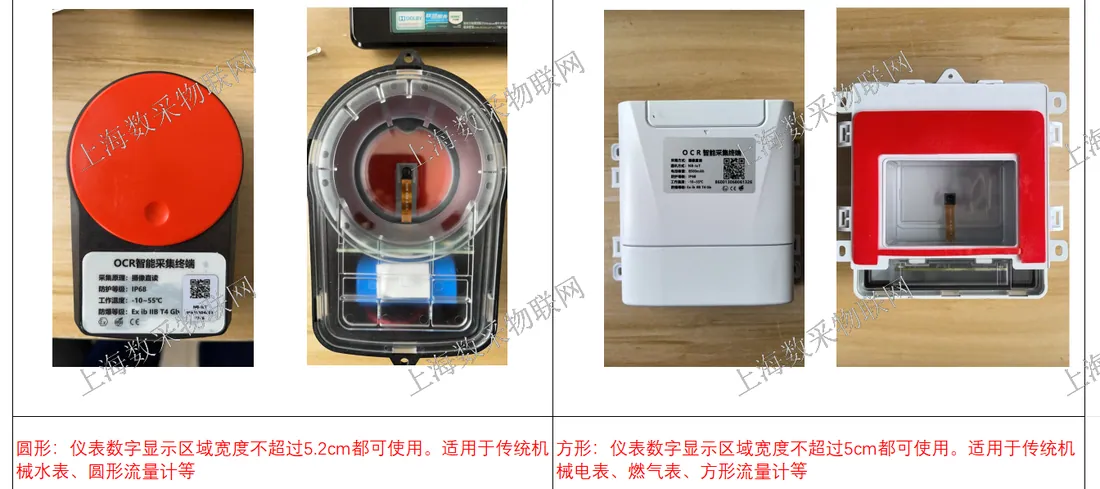

1）采集表计图片提供确认（拍照抄表器适应于机械水、电、燃气表采集，或者屏幕常亮且页面显示不跳变的数显仪表）。
2）表计显示盘尺寸大小（拍照抄表器是否可以完全覆盖显示盘）、外观形状，是否符合方形或者圆形产品
3）单行数据采集。（一般适应于总量采集）
4）采集频率（电池供电产品最快频率10分钟一次，10分钟-24小时可设置。如果想实现高频采集（5分钟一次），考虑电池续航问题，需要将设备改装为外供电版本）。
5）供电方式：常规电池供电（电量支持约3000次拍照次数），可改外供电版本。
6）NB信号（圆形产品常规内置贴片天线，被采集表计处于封闭环境需确认信号是否影响，考虑改装为外接天线版本）。

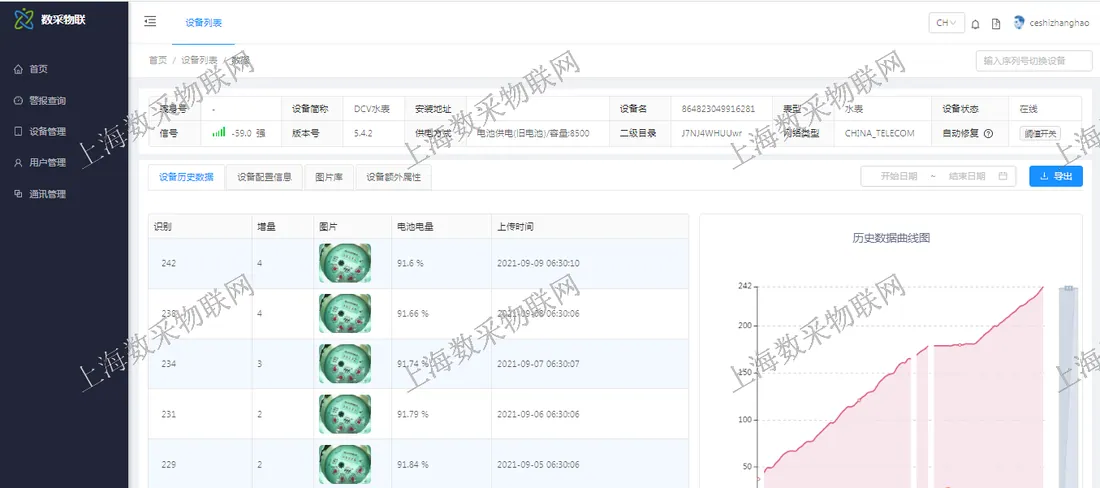

3.4 数据平台展示
平台免费提供API接口，支持通过API接口方式获取原始图片及识别后数据，支持通过API接口方式，对接第三方平台。
施工方案

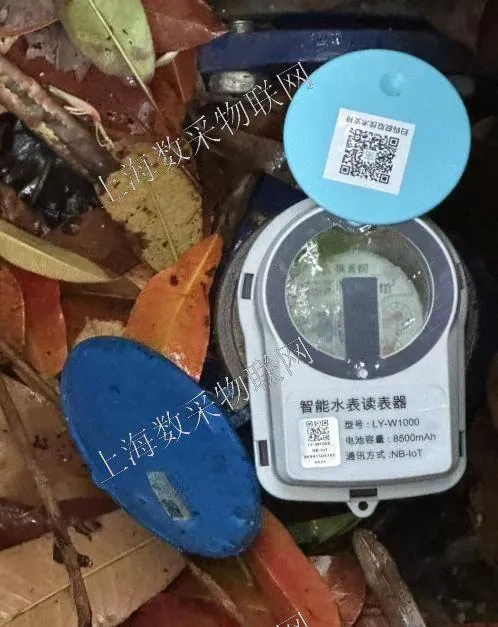

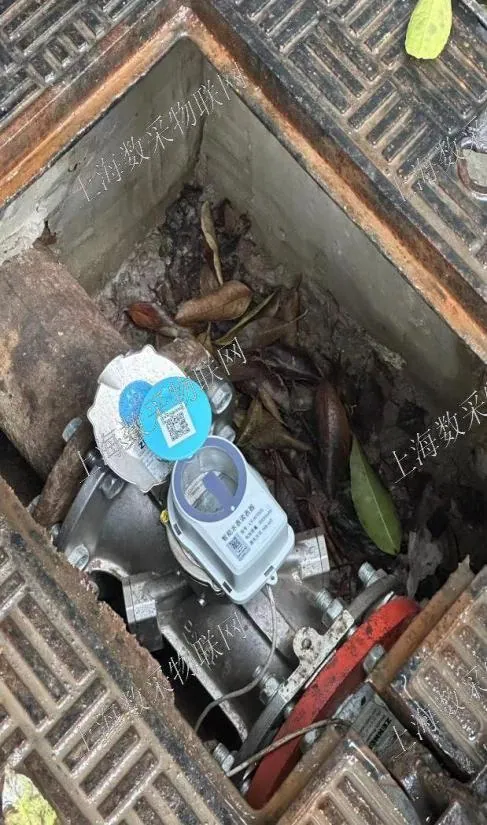

往期安装示例图片
4.1 安装过程
水表款安装
擦拭干净水表表盘，围绕表盘涂一圈免钉胶。
根据水表安装环境情况插入干燥剂。
尽量保证读表器安装的朝向尽量和表盘数字对正。
等待设备自动唤醒（根据平台设置）查看所拍照片是否清晰。也可使用磁铁激活设备，灯亮即激活成功。
图像上传成功后，联系技术人员配置设备，使其正常读数。
电表（燃气表）款安装
撕下 3M 背胶
打开电表读表器外盖。
根据实际情况，使用扎带或粘贴方式固定
4.等待设备自动唤醒（根据平台设置）查看所拍照片是否清晰。也可使用磁铁激活设备，灯亮即激活成功。
5.图像上传成功后，联系技术人员配置设备，使其正常读数。
4.2 安装注意事项
1）安装设备时，摄像头应尽量对准表盘数字，翻盖应保持常闭状态 。
2）安装好之后请勿再次移动，以防影响识别。若需调整位置，调整好后请联系技术人员重新配置识别算法
3）设备应远离潮湿、雨淋等安装环境。
4）设备安装完毕，必要时可配合扎带辅助固定。
5）原配电池供电产品，平台设置设备唤醒周期建议不能太短，否则会引起频繁上传数据导致电能耗尽。设备可上传照片2000~3000次。
6）当表盘铁罩子生锈、或者表盘有污垢，务必用刮刀或铲子处理干净表盘，使其表面干燥，无粉尘或者油污。
7） 安装在户外的设备，需要注意防起雾，可以在内壁贴一包 1g 重量的氯化钙干燥剂。
8）高频采集产品的电源适配器（220VAC转5VDC），需要取220V电源（交直流通用），需要现场铺设电源线。
9）产品拍照终端，体积小巧，能直接安装在仪表表头上（用配套免钉胶或者背贴3M胶固定，可选扎带等其他固定方式），产品本身含翻盖设计，不影响正常人工抄表。
10）安装后把配套吸盘天线（如有）引线至地平面以上或者箱体外面等开阔地方，增加信号传输强度。
11）每个产品都有对应唯一标识码，可以与现场仪表位置进行绑定（平台可以追加备注所属设备ID对应位置信息）。
施工安全措施
1、工具在使用前应检查是否有效，无效应立即更换。
2、在进行作业时，应设有专人进行监督，对操作人员全过程，全方位进行质量、安全负责。
3、从事工程的操作人员，应配备必要的劳保用品，如穿戴好工作服、鞋、手套、帽等。
4、涉及用电工作，在作业前停电、验电，在确认停电状态时方可进行下一步工作。
5、在断路器或开关侧挂“有人工作、禁止合闸”警示牌、挂锁；并在母线侧挂接地线。
6、在工作区域装设隔离遮栏防止走错间隔。
7、做完所有安全措施后方可进行施工作业。
8、在进行交叉作业时，严禁同一作业立面上，同时有二个作业面。并注意：“三不伤害”习惯性操作错误与安装作业做好交叉作业的时间安排。
9、作业完成后进行绝缘检查、清理现场，从现场清除并运走任何废料，垃圾和不再需要的临时工器具，做到工完、料净、场地清、文明施工。
10、不打疲劳战，不适于岗位的人员及时换岗，严禁酒后、身体不适者下井作业。
11、施工完毕后先自检，自检无误后，由甲方相关负责人检查确认。确认无误后方可通电调试。
售后服务
我司承诺：为确保售后服务质量，公司编制了服务程序、售后服务规定，要求售后服务人员必须热情、诚恳、耐心、细致、周到、即时地为用户服务，我公司24小时响应售后服务。一般的售后服务：当天接到电话，即安排对接人员，解决各种问题。紧急或特殊的服务：当天接到服务电话，保证在2小时内响应，确保用户产品使用正常。
