机械滚轮燃气表怎么实现内网自动抄表？亲测有效方案
在工业场景中，不少企业仍在使用机械滚轮燃气表，传统人工抄表不仅效率低、实时性差，还容易出现读数误差，很难满足现代化能源管理的需求。尤其是内网工业环境下，想要实现燃气表数据的自动采集、对接能源管理平台，更是需要适配性强的本地化解决方案。本文结合实际项目案例，详细分享机械滚轮燃气表内网图像识别自动抄表的完整实现方法，亲测可落地，适用于稳定内网的工业场景。
一、明确项目核心需求
本次方案针对内网工业场景下的四台机械滚轮燃气表设计，核心需求围绕数据采集 - 协议对接 - 平台融合展开，具体要求如下：
实现燃气表机械式计数器实时运行数据的自动化采集，替代人工抄录；
采集的数据需按照 Modbus TCP 协议进行封装对接；
最终通过标准化接口，将数据无缝接入企业现有能源管理平台，实现数据的集中展示与分析。
二、核心方案架构搭建
整套方案采用硬件采集 + 内网识别 + 平台对接的本地化架构，全程在客户内网环境中部署，保障数据安全，同时实现高效的自动化流程，整体分为三个核心环节。
（一）硬件部署：高清防爆相机采集表盘图像

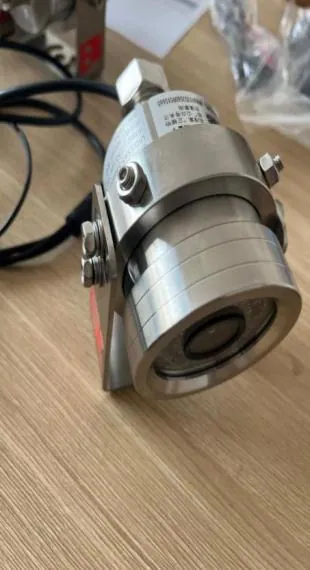

选用定制化的高清网口版防爆相机（SC-GP-CAMLANEX） 作为数据采集终端，根据现场安装距离要求适配镜头，满足工业场景的防爆、防尘需求；

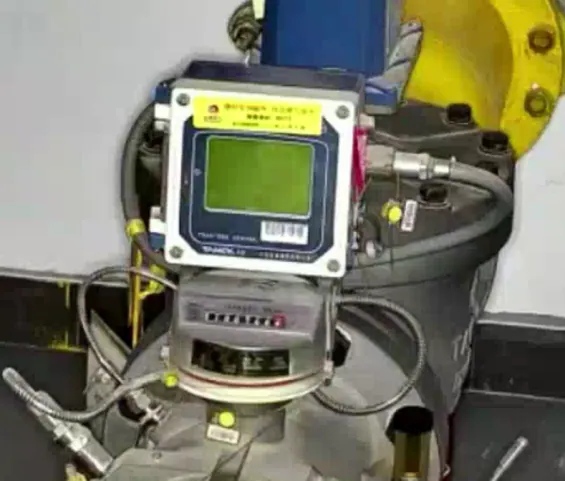

采用支架固定相机，精准调整拍摄角度，确保燃气表表盘无遮挡、成像清晰；
相机通过网线直连接入客户内网，按照每分钟 2 张的抓拍频率，持续采集燃气表表盘的高清图像，为后续识别提供原始素材。
（二）数据识别：内网部署图像识别一体机解析数据
在客户现场内网部署图像识别一体机，搭载上海数采物联网科技有限公司自主研发的仪表专用识别软件；
该软件集成核心图像识别算法，可自动接收相机拍摄的高清图片，对机械滚轮上的数字读数进行实时、自动化识别与解析；
软件将表盘的图像信息转化为结构化的数字数据，完成从 “图像” 到 “数据” 的核心转换，同时支持识别参数配置、异常过滤，提升识别准确性。
（三）数据平台对接：标准化协议推送至能源管理平台
识别软件将解析后的结构化数字数据，按照Modbus TCP/IP 协议格式进行标准化封装；
数据通过内网加密通道进行传输，稳定推送至客户能源管理平台的服务器；
实现采集数据与上层能源管理平台的无缝对接，最终在平台完成数据的集中展示、分析与综合应用，实现燃气表数据的智能化管控。
三、现场实施与调试步骤
本项目由客户自行参与现场硬件实施，技术团队提供远程指导，整体实施调试流程简单易操作，核心分为硬件安装和软件调试两步。
（一）现场硬件安装
按照前期规划的位置固定防爆相机支架，将相机安装到位并调整拍摄角度，确保表盘成像清晰；相机通过网线连接至客户内网交换机，完成硬件接线与网络接入，检查相机抓拍功能是否正常。
（二）本地图像识别软件调试
这是实现精准识别的关键步骤，软件支持可视化配置，操作流程如下：
数据来源配置：添加相机的内网 IP 地址（如 192.168.1.82/84/85），配置寄存器地址、数据类型（如 long_abcd），完成相机与识别软件的连接；

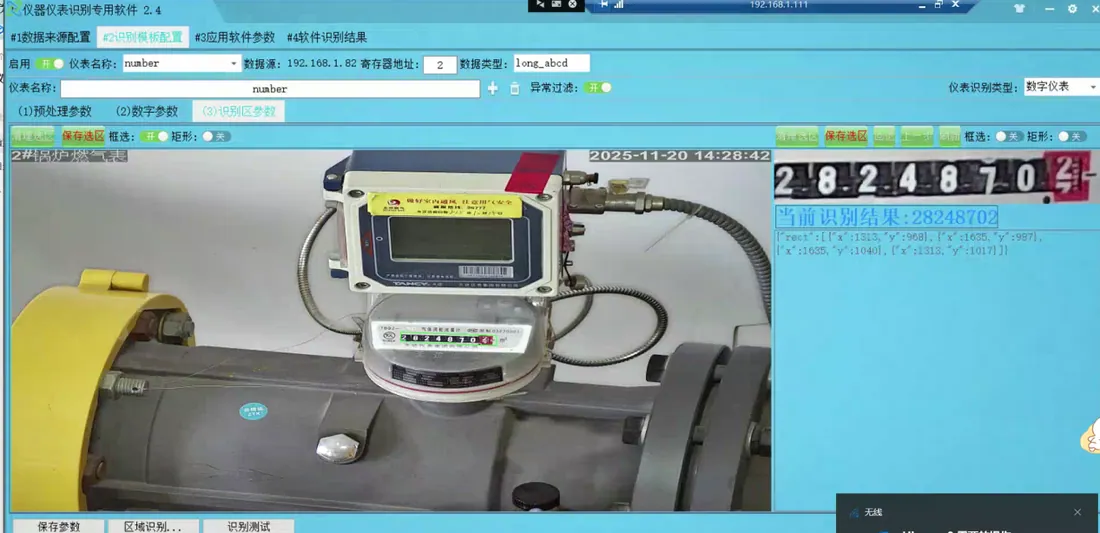

识别模板配置：选择仪表识别类型为 “数字仪表”，开启框选功能，在软件界面中框选燃气表滚轮读数的识别区域，保存选区；同时可配置预处理参数、数字参数，优化识别算法；
应用软件参数：开启异常过滤功能，根据现场需求调整识别灵敏度，减少误识别；

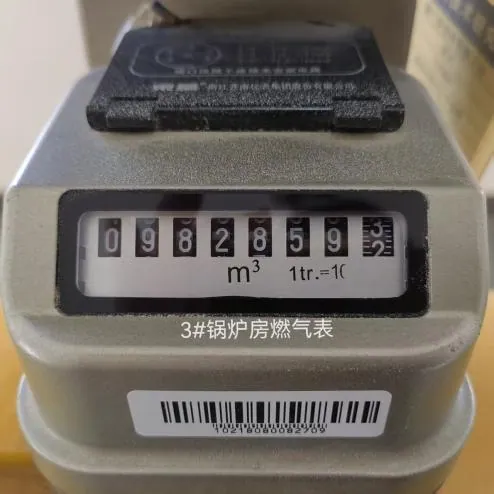

识别测试与验证：完成配置后进行单张识别测试、批量测试，查看软件识别结果（如 3# 锅炉燃气表识别结果 09828593、2# 锅炉燃气表 28248702），确认读数准确后保存配置，软件进入自动识别模式。
四、软件核心功能与使用效果
本次使用的仪表专用识别软件为本地化部署，适配内网环境，功能完善且易操作，实际使用效果显著：
实时识别与数据记录：软件可按照相机抓拍频率实时识别表盘数据，自动记录每条数据的识别时间、原始图像、识别结果、数据源等信息，支持按时间、仪表名称、数据源等条件查询；
海量数据存储：可长期存储识别数据，本次案例中单台仪表短时间内即可实现上万条数据记录（如共 18187 条数据，分页展示，20 条 / 页），支持重新识别、导出配置等功能；
识别准确性高：通过参数优化和异常过滤，可有效识别机械滚轮的数字读数，避免因光线、拍摄角度等因素导致的误读，满足工业场景的精准化需求；
轻量化操作：软件界面简洁，配置步骤可视化，无需专业的算法知识，现场工作人员经简单指导即可完成操作与维护。
五、能源管理平台对接效果
识别后的燃气表数据通过 Modbus TCP/IP 协议推送至客户现有能源管理平台后，实现了数据的无缝融合与智能化应用：
平台可实时展示各台燃气表的当前读数、历史数据曲线，替代了传统的人工抄表记录，提升了数据的实时性和准确性；
能源管理平台可基于采集的燃气表数据进行能耗分析、趋势预测、异常报警，助力企业实现精细化的能源管控；
全程内网传输与本地化部署，保障了企业工业数据的安全，避免了外网传输的安全风险。
六、方案整体优势总结
本次机械滚轮燃气表内网图像识别自动抄表方案，完美解决了传统人工抄表的痛点，适配工业内网场景的核心需求，整体优势如下：
本地化部署，安全可靠：所有硬件、软件均部署在客户内网，数据全程内网传输，无外网泄露风险，满足工业场景的数据安全要求；
自动化采集，效率提升：替代人工抄录，实现每分钟 2 次的高频次数据采集，实时性强，大幅提升抄表效率；
精准识别，误差率低：专用仪表识别算法 + 参数个性化配置，可精准解析机械滚轮读数，有效降低识别误差；
部署便捷，适配性强：硬件采用支架固定 + 网线连接，安装简单；软件可视化配置，操作门槛低，可根据不同安装距离、仪表类型定制适配；
标准化对接，无缝融合：支持 Modbus TCP/IP 主流工业协议，可直接对接企业现有能源管理平台，无需大规模改造原有系统，降低实施成本。
本方案适用于所有使用机械滚轮燃气表的稳定内网工业场景，如锅炉房、工业车间、能源站等，可直接复刻落地，助力企业实现传统仪表的智能化升级，推动能源管理的精细化、数字化发展。
