（HJ212协议，对接省污染源自动监控平台）
一、方案概述
1.1政策背景与建设必要性
当前全国生态环境系统全面推进污染源自动监控非现场监管体系升级，生态环境部印发《自行监测监督管理改革工作方案》，同步发布新版HJ212-2025《污染物自动监测监控系统数据传输技术要求》，将生产设施、污染治理设施用电工况监控纳入污染源自动监控法定监管内容，明确要求实现排污监测数据、设备运行参数、治污用电数据三同时上传，构建以用电工况为核心的动态管控体系，严厉打击企业闲置治污设施、私开生产线偷排、在线监测数据造假等环境违法行为。
各省市生态环境厅陆续出台排污单位自动监测监控设施升级改造专项通知，统一明确刚性改造要求：规范自动监测站房标准化建设、排污点位视频联网、加装生产与治污设施用电能耗监控设备、配套智能数据传输终端，全部监测数据遵循HJ212标准接入省级统一污染源自动监控平台，推行设备一机一码注册认证，依托用电负荷数据佐证排污数据真实性，补齐传统单一水质、废气在线监测监管盲区。
传统人工现场巡查模式存在监管覆盖不全、时效性差、人力成本高昂、取证难度大等短板。大量排污企业存在“生产线满负荷运行、污染治理设备停机空转”的违规行为，仅依靠污染物浓度监测无法直观判定企业真实生产治污工况。在此政策硬性要求下，环保设备用电、能耗在线监测成为全国排污单位必须完成的升级改造内容，也是生态环境部门落实“十五五”污染源监测监管改革、完善非现场执法体系的核心技术手段。
本方案仅聚焦用电采集、能耗统计、工况识别核心需求，依托上海数采物联网科技有限公司多回路无线电流电量监测传感器（SC-GP-EM4G系列），严格对标国家环保标准、各省生态环境厅改造政策、HJ212-2025数据传输规范，搭建一套全国通用、仅针对用电与能耗监测的专业化监控系统。方案不含电子门禁、视频监控等本款设备无法实现的拓展功能，专注解决厂区总用电、生产设备用电、治污设施用电全维度数据采集、存储、HJ212协议直传省级环保平台等核心需求，配套河南新乡污水厂批量用电监测落地案例作为实践支撑，兼顾排污企业合规改造、环保监管部门智能核查、环保工程商批量拓客引流三重价值，无地域限制，可适配全国各省市省级污染源自动监控平台。
1.2方案适用范围
纳入年度环境监管重点名录的废水、大气、地下水重点排污单位；
排污许可证载明需配套自动监测、工况用电监控的排污许可重点管理企业；
城镇污水处理厂、化工、有色金属冶炼、涂装、印刷、食品加工等涉污生产企业；
存量已建自动监控设施、需完成升级改造的排污单位；新建自动监测系统的排污企业；
全国各省市生态环境局统一污染源自动监控改造项目，可无缝对接各省“重点排污单位自动监控与基础数据库系统（国发平台V5.0）”本地化版本。
1.3方案核心建设目标
政策合规目标：满足省市生态环境厅自动监测设施升级改造中用电工况监控技术条款，按期完成用电监测设备安装、能耗数据联网上传，顺利通过环保部门现场验收，规避治污设施未配套用电监控、数据缺失、传输不合规等行政处罚风险；
工况监管目标：不间断采集厂区总进线、主要生产设施、全套污染治理设施的电流、电压、实时功率、累计用电量、功率因数等能耗参数，通过负荷曲线直观区分生产、治污设备启停状态，精准识别“生产开机、治污停机”等违规工况；
平台对接目标：SC-GP-EM4G适配HJ212-2025传输协议，支持一机一码设备认证、4G无线对接省级环保监控平台，用电数据5分钟内完成实时报送，支持监管端远程调取历史能耗台账；
降本落地目标：设备采用非侵入式开口互感器安装，无需大规模断电改造线路，普通电工即可完成施工；支持远程参数配置、固件升级，大幅降低企业改造、后期运维人力成本；
全域通用目标：整套用电监测硬件、传输协议、点位布设逻辑全国通用，适配各类中小型排污企业、乡镇污水站批量改造项目，便于环保工程商跨区域承接项目引流。
二、方案设计合规依据
2.1国家顶层政策与技术标准
生态环境部《自行监测监督管理改革工作方案》：明确要求依托用电工况监控实现污染源非现场动态监管，完善排污数据佐证手段；
HJ212-2025《污染物自动监测监控系统数据传输技术要求》：新增用电、能耗监测设备编码规范，将电量采集终端定义为现场采集机，规定电流、电压、功率、累计用电量等参数实时上传规则，要求设备唯一MN编码一机一码认证，数据传输延迟不超过5分钟；
HJ353、HJ354、HJ75、HJ76水质、废气自动监测技术规范：要求配套用电能耗监测数据，佐证在线监测数据有效性；
电力采集相关规范：低压交流电量采集、开口式互感器安装安全规范，保障现场施工安全、计量数据精准。
2.2各省市统一改造政策通用要求
排污单位是用电工况监控设施建设、运维的责任主体，需在规定时限内完成用电监测设备加装并实现省级环保平台联网；
用电监测点位必须覆盖厂区总用电回路、全部主要生产设施、废水/废气污染治理设施，严格按照排污许可证“产-治-排”对应关系布设监测回路；
所有用电、能耗监测数据必须遵循HJ212标准传输至省级国发监控平台，监管人员可实时调阅、调取历史能耗数据开展综合研判；
鼓励选用具备多回路同步采集、4G无线传输、本地数据缓存、远程运维功能的专用电量监测设备，建立设备一机一码注册管理制度，防止监测设备私自篡改、数据造假。
2.3落地实践参考依据
参考河南新乡环保设备能耗监测项目，当地40余家乡镇污水处理站批量部署上海数采同系列无线电量监测仪，仅针对污水治理风机、加药设备、厂区总用电开展能耗采集，数据稳定对接地方环保监管平台。通过长期用电负荷曲线，监管部门可快速识别污水站停运、间歇性治污等违规行为，形成标准化现场勘察、设备安装、HJ212平台联调、验收全流程操作规范，为本方案硬件选型、点位布设、施工调试、平台对接提供成熟落地经验。
三、系统总体架构设计

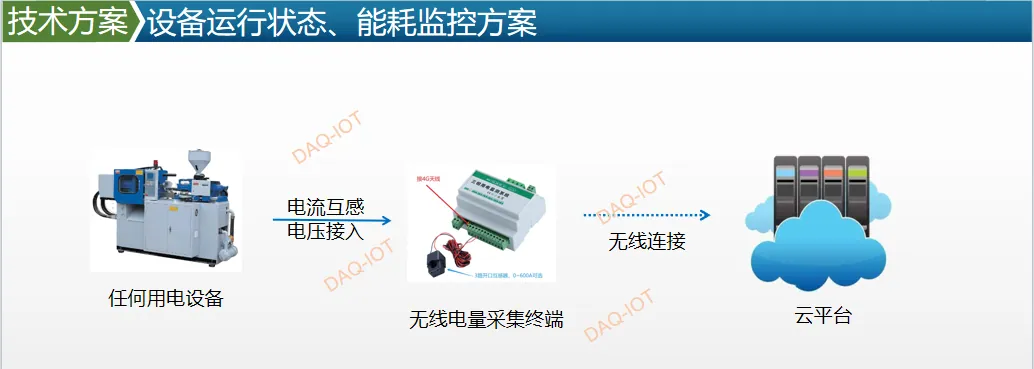

整套系统分为三层架构，全程围绕用电采集、能耗统计、环保平台数据传输设计，架构匹配HJ212-2025标准现场通信模型。

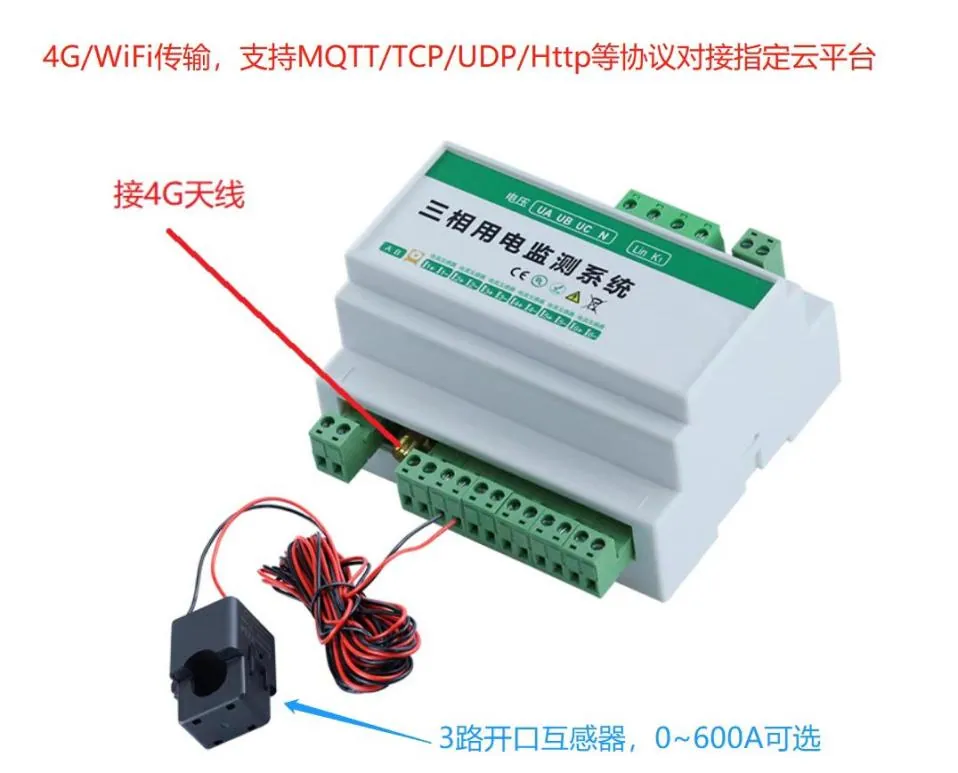

3.1第一层：现场采集终端层——上海数采SC-GP-EM4G多回路无线电量监测仪
SC-GP-EM4G为本方案现场采集硬件，专职完成厂区多回路用电、能耗数据采集，配套开口式互感器实现无断电、非侵入式线路监测，不干扰企业正常生产供电回路。
3.1.1硬件核心参数（匹配环保用电监控技术要求）
采集通道：单台设备支持6路独立交流电流、电压采集回路，可同时监测厂区总用电、多条生产线、多套废水/废气治理设施；多台设备可通过RS485并联扩容，适配大型排污企业多点位监测需求；
测量量程与精度：电压测量范围110250VAC，电流0120A（支持大电流互感器定制）；电压精度±1V，电流精度±0.1A，功率精度±1W，计量精度满足环保能耗台账核查要求；
供电规格：220VAC市电供电，整机功耗≤3W，可配套监测站房UPS、稳压电源不间断供电；
通信接口：标配RS485Modbus、4G全网通无线传输，用于电量数据本地交互与环保平台上传；
环境适配：工作温度区间-40℃~80℃，防尘防潮，可部署于室内监测站房、室外低压配电柜、地下污水配电间等复杂场景；
本地存储：可定制支持本地缓存不少于100条设备运行日志、长期用电能耗数据，断网状态下自动缓存，网络恢复后批量补传，保障省级平台能耗数据完整无缺失；
设备溯源：每台设备自带唯一硬件ID编码，对应HJ212协议MN设备编码，满足环保“一机一码”注册备案要求，设备更换、移位需重新完成平台认证。
3.1.2终端核心功能（聚焦用电、能耗监测）
多回路同步用电采集：分时采集各监测回路三相电压、实时电流、有功/无功功率、功率因数、累计用电量、设备运行时长，自动区分生产负荷与治污负荷，独立存储每一路能耗数据；
非侵入式无损安装：配套开合式电流互感器，无需剪断、改造原有供电电缆，施工操作简单，停电施工时间短，符合低压电力施工安全规范；
本地能耗异常标记：内置负荷阈值判断逻辑，当生产线回路存在持续用电、对应治污设施功率趋近于0时，设备本地自动留存异常工况记录，同步上传至省级环保平台；
远程运维与配置：支持4G远程修改数据上报周期、负荷报警阈值、平台对接参数，支持整机FOTA远程升级，无需技术人员上门现场调试；
纯能耗数据独立传输：终端仅打包上传电压、电流、功率、电量、设备在线状态等用电相关报文，系统架构简洁，降低数据传输故障概率。
3.2第二层：数据传输交互层——HJ212-2025标准专用传输链路
应用交互层匹配完整HJ212-2025协议解析模块，无需额外加装中转数采仪，可直接与省级环保平台上位机通信，全部传输规则严格对标各省厅改造文件要求，仅传输用电能耗类数据。
1、通信基础规范
传输链路：4G无线TCP/IP传输，支持TCP、UDP、MQTT主流传输模式，上行对接用电报文严格遵循HJ212-2025编码规则；
数据安全：内置SM4对称加密算法，能耗报文加密传输，避免数据拦截、篡改，满足环保网络安全监管要求；
设备入网认证：依托设备唯一硬件ID生成MN编码，对接省级国发平台V5.0“新联网企业设备认证”模块完成一机一码注册备案；
上报时效：实时用电工况数据5分钟内报送至省级监控中心，设备离线、负荷异常等告警事件即时上传，满足监管端实时调阅需求。
2、传输数据内容
基础用电参数：各回路实时电压、电流、瞬时有功/无功功率、功率因数；
能耗统计参数：单回路日累计用电量、小时用电量、设备累计运行时长；
设备状态参数：采集终端在线/离线状态、互感器断路故障、供电断电告警、设备防拆报警；
3、断网容错保障终端本地长期缓存能耗历史数据，缓存周期满足环保至少3个月数据留存要求，网络恢复后自动分段补传缺失能耗记录，杜绝平台数据空白，避免企业因数据缺失被环保部门处罚。
3.3第三层：省级环保监管平台层（国发平台V5.0本地化系统）
终端上传的全部用电、能耗数据直接接入各省统一“重点排污单位自动监控与基础数据库系统”V5.0版本，平台端针对能耗数据提供全套监管功能：
实时能耗查看：监管人员在线调取企业全部监测回路实时用电曲线、瞬时负荷，独立查看生产设备、治污设施用电状态；
智能工况研判：平台自动对比同一时段生产线与配套治污设施能耗数据，自动标记“生产运行、治污停机”“治污设备低负荷空转”等违规工况，生成预警记录；
能耗数据归档：原始用电、能耗数据云端存储周期不少于1年，可随时导出历史台账，作为环保现场执法、排污总量核算、自行监测核查的有效佐证材料；
远程设备核查：平台可下发指令远程读取采集终端本地缓存能耗日志、设备参数，实现纯线上非现场核查，无需执法人员上门；
能耗报表导出：批量导出企业月度、季度、年度用电能耗统计报表，支撑环保部门常态化监管工作。
四、现场端标准化建设实施方案
4.1用电监测点位布设规范
严格依据排污许可证“产-治-排”对应关系，划分三类标准监测回路，仅针对用电设备布设互感器，可根据企业生产规模灵活增减监测通道，点位清单报送属地生态环境局备案：

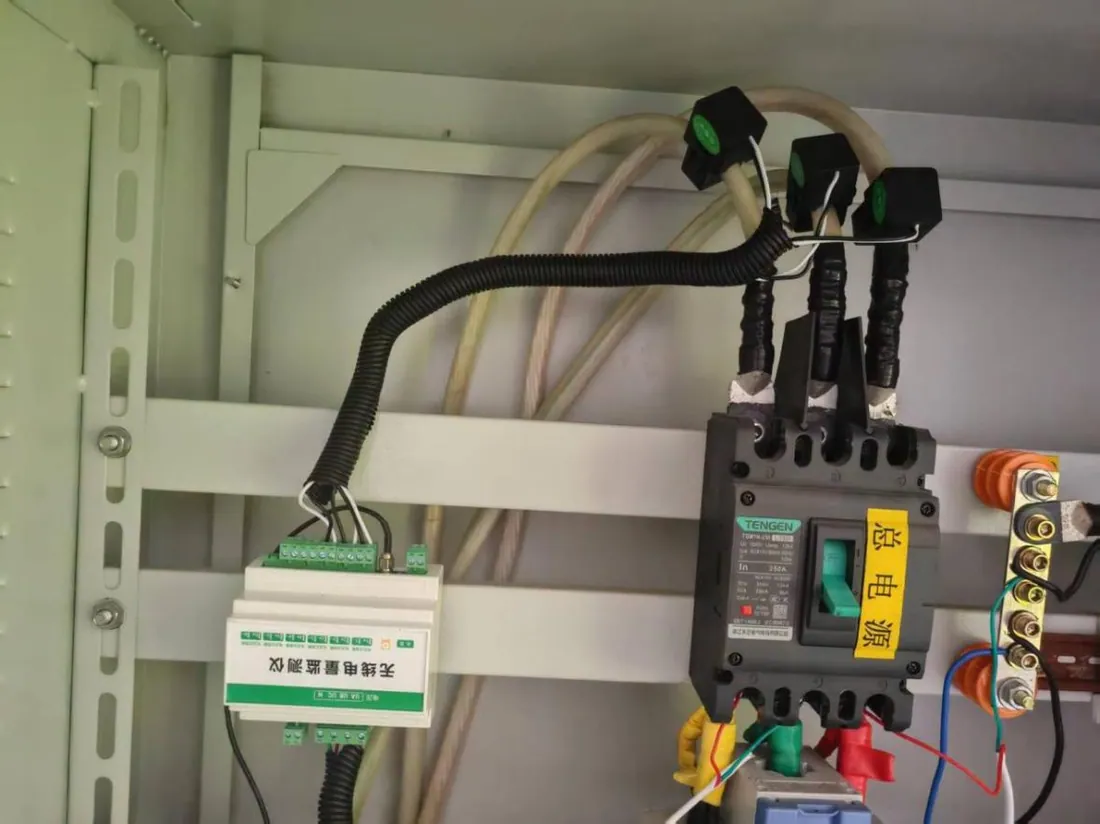

厂区总用电监测点位：安装于企业配电室总进线开关柜，采集全厂整体能耗总量，判断企业整体生产启停状态；
主要生产设施监测点位：每条独立生产线、核心生产主机单独布设互感器回路，精准采集生产设备实时用电负荷；
污染治理设施监测点位：废水站曝气风机、加药泵、污泥脱水设备；废气脱硫脱硝风机、VOCs燃烧装置、活性炭吸附配套风机等所有治污动力设备，每台独立配置监测回路。若企业存在特殊并联生产设备，经属地生态环境部门现场勘察同意后，可合并布设监测回路。
4.2监测站房配套建设
电量监测主机统一部署于企业自动监测专用站房内，配套改造满足终端供电、运行环境需求：
供电保障：终端接入站房UPS稳压电源，市电断电后可持续采集、缓存能耗数据，保障监测不中断；
环境配套：站房配套冷暖两用自启空调、接地避雷装置、灭火器、通风设备，保障监测主机长期稳定运行；
线路防护：互感器信号线、4G天线穿金属软管防护，地下配电间加装外置4G延长天线，规避地下室信号盲区；

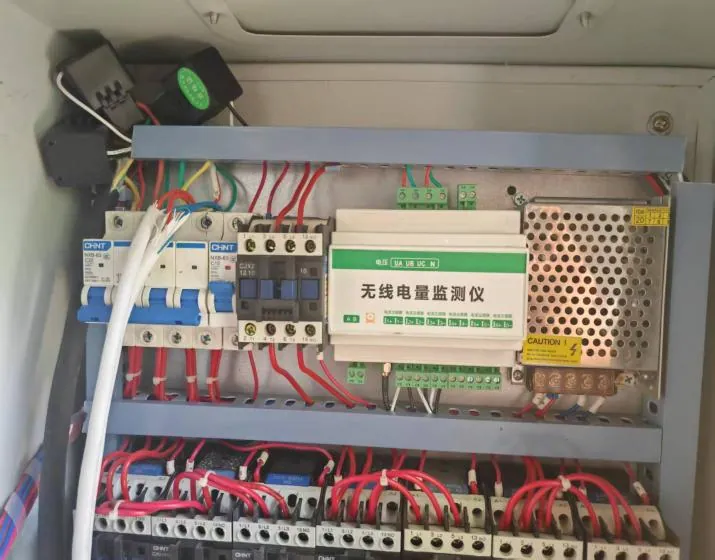

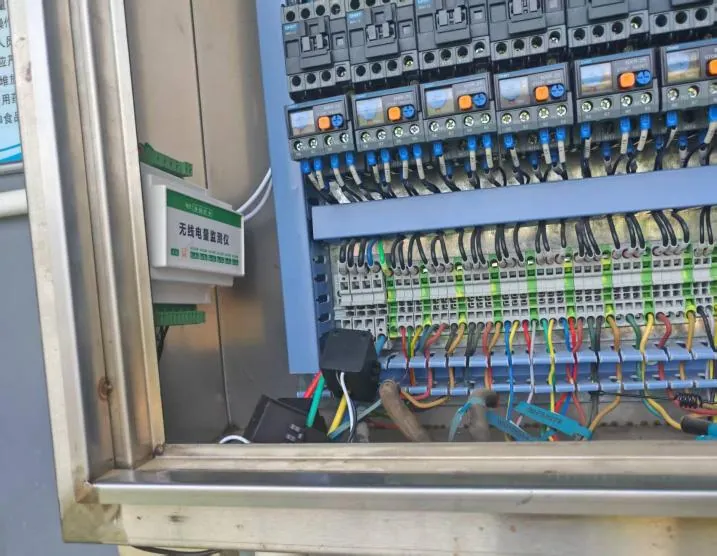

柜体集成：电量监测仪与企业原有水质/废气在线数采仪同柜摆放，仅实现能耗数据独立上传，无跨设备联动采集功能。

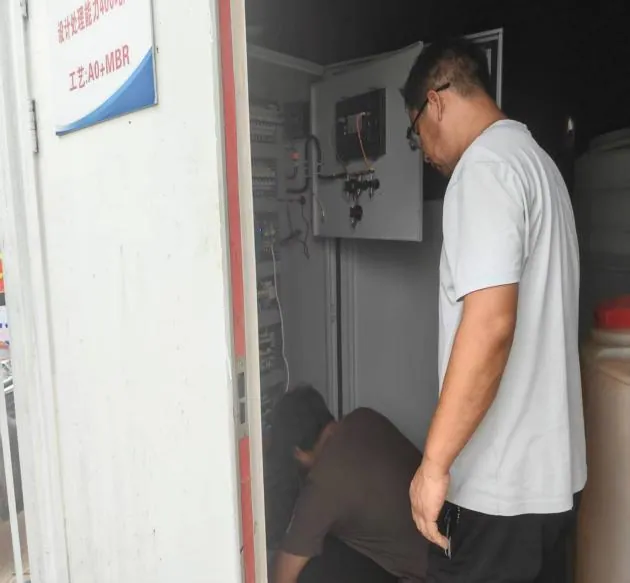

4.3标准化施工流程（参考新乡污水能耗监测落地案例）
前期现场勘察：持证电工现场摸排企业配电柜、电缆线径、设备额定电流，匹配对应口径开口互感器，出具电监测点位的布设方案，提交生态环境部门备案；
安全断电施工：断开对应供电回路电源，卡装开口互感器，规范接入SC-GP-EM4G监测仪电压端子，区分RS485通讯A、B线，规避总线设备地址冲突；
4G网络与协议调试：外接4G天线测试信号强度，配置省级环保平台HJ212通信参数、设备MN编码、能耗数据上报周期；
平台一机一码注册：协助企业登录省级国发平台V5.0设备认证模块，录入电量监测设备硬件信息完成入网备案；
24小时联调验收：连续监测1个工作日，核对省级平台能耗曲线、告警记录完整性，出具用电监测系统安装调试报告，配合环保部门完成现场验收；
售后远程运维：厂家提供7×12小时线上技术支持，远程排查数据断传、参数异常问题，硬件故障48小时内上门更换互感器、采集终端。
五、产品核心优势
5.1上海数采SC-GP-EM4G产品差异化优势（聚焦用电能耗监测，精准匹配环保改造需求）
方案适配HJ212协议，无需额外配套环保数采仪市面多数同类电量采集模块仅支持Modbus协议，需要搭配第三方环保数采仪转换HJ212报文，硬件采购、施工成本更高。本方案在数据交互层完成环保传输协议栈，单台设备同时完成用电采集、能耗统计、平台上传，整套系统仅保留用电监测核心硬件，无冗余设备，大幅降低中小企业改造投入。
6回路多通道集成，适配全规模排污企业能耗监测单台设备可同步监测6路独立用电设备，小型乡镇污水厂、小微企业单台即可覆盖全部产、治设施；大型化工、冶炼企业可多台设备RS485并联扩容，一套方案适配不同体量项目，便于工程商批量承接改造业务。
安装施工极简，批量落地效率高开口式互感器无需剪断电缆、大范围停电施工，持证电工半天即可完成单家企业全部点位安装；厂家全程提供远程一对一参数调试指导，无需专业环保技术人员驻场，适合各省市批量排污单位升级改造项目快速落地，减少工程商现场人力成本。
超宽温稳定运行，全国地域通用设备工作温度覆盖-40℃~80℃，北方冬季低温站房、南方高温露天配电柜均可稳定采集能耗数据，户外部署无需额外温控箱体，无南北地域适配限制，工程商跨省市拓展项目无需更换硬件方案。
纯能耗监测定位，系统故障率低、运维简单本款设备仅专注用电、能耗采集传输，减少多设备联动带来的通讯故障；支持远程修改上报周期、远程整机升级，断网自动续传能耗数据，后期运维工作量极低，便于工程商长期维护存量客户，持续引流新项目。
5.2通用方案引流核心价值（面向环保工程商、运维企业、排污单位）
政策完全合规，一次性通过环保验收整套方案逐条对标国家HJ212新标准、各省市生态环境厅自动监控升级改造文件，硬件选型、点位布设、数据传输、站房配套全部围绕用电能耗监测设计，无多余功能模块，企业改造后可一次性通过环保现场验收，规避返工、行政处罚风险；环保工程商可将本方案作为标准化投标模板，承接全国各地区排污单位改造项目。
全国省级环保平台通用，无地域绑定限制设备HJ212协议标准化适配全国各省国发V5.0污染源监控系统，工程商跨区域承接项目无需更换硬件、重新开发传输协议，一套技术方案全国复用，大幅降低方案定制、技术对接成本。
依托成熟落地案例，投标竞争力更强方案配套河南新乡40余家乡镇污水站批量能耗监测落地案例作为佐证，工程商投标时可附案例材料，提升项目中标概率；同时提供标准化方案模板、技术交底文档、验收台账，降低合作方技术门槛。
综合改造成本更低，市场竞争力突出一体化采集传输终端替代传统“互感器+采集模块+环保数采仪”三段式方案，仅保留用电监测核心功能，硬件采购、辅材、施工、后期运维综合成本降低30%以上，针对大量中小企业、乡镇污水处理厂批量改造项目具备极强价格优势，便于快速拓客引流。
模块化拓展适配长期业务增长设备仅聚焦用电能耗监测，同时预留RS485扩展接口，可后期按需对接水质、废气在线监测设备，形成“排污监测+能耗工况”组合方案，工程商可分阶段向客户拓展业务，实现持续客户引流。
六、系统运维与环保验收保障体系
6.1标准化运维服务
远程线上运维：7×12小时专职技术支持，远程调试HJ212平台对接参数、排查能耗数据断传故障、远程升级设备固件；
季度线上巡检：每季度批量核查合作项目全部电量监测设备在线率、能耗数据完整性，出具工况能耗监测运维报告；
现场硬件维保：互感器、采集终端出现硬件故障，48小时内安排技术人员上门更换，保障能耗监测不间断；
合规台账协助：协助企业整理用电监测设备安装图纸、平台入网备案截图、月度能耗台账，满足环保部门日常核查资料要求。
6.2环保验收全套交付资料
现场勘察用电点位布设图、互感器安装点位备案表；
SC-GP-EM4G设备出厂检测报告；
设备一机一码省级平台注册截图、24小时连续能耗数据上传日志；
现场施工接线记录、电工操作资质复印件；
环保设备用电能耗监测系统运维台账模板；
七、方案总结
当前全国污染源自动监控设施升级改造全面铺开，HJ212-2025新版传输标准正式落地，生产、治污设施用电能耗监测已从可选配套转变为环保强制建设内容。本方案聚焦用电采集、能耗统计、HJ212协议对接省级环保平台三大核心需求，依托上海数采物联网SC-GP-EM4G多回路无线电量监测仪硬件产品，严格对标国家、各省市环保政策与技术规范，搭建一套全国通用、架构简洁、落地成本低的专业化环保能耗监控系统。
方案兼顾排污企业合规改造、环保监管部门智能非现场核查、环保工程商批量拓客引流多重需求，硬件一体化集成降低项目综合投入，标准化施工与远程运维流程大幅缩短项目交付周期，成熟污水厂能耗监测落地案例提供完整实践支撑，可用于全国各省市排污单位自动监控升级改造项目投标、技术对接、现场实施。整套系统专注解决企业生产与治污设备用电工况监管痛点，助力各地生态环境部门完善智能化非现场监管体系，督促排污单位落实环保主体责任，持续提升区域污染源精细化管控水平。
