随着太阳能在能源领域的广泛应用，太阳能充放电控制器（MPTT）作为太阳能系统的核心组件之一，其数据采集对于系统的监控、优化和管理至关重要。本文将介绍针对 MPTT 的采集方案，涵盖硬件连接、通讯接口利用以及数据处理等方面，以实现对太阳能系统的高效监测与管理。
一、硬件配置与连接

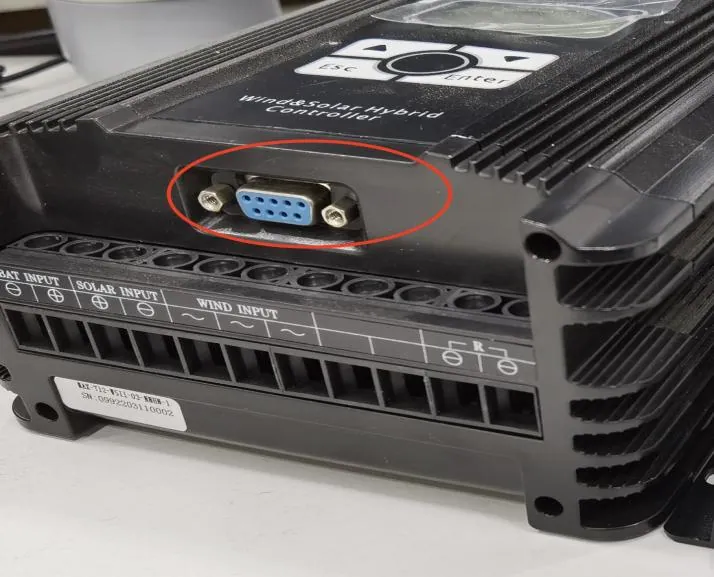

MPTT 控制器

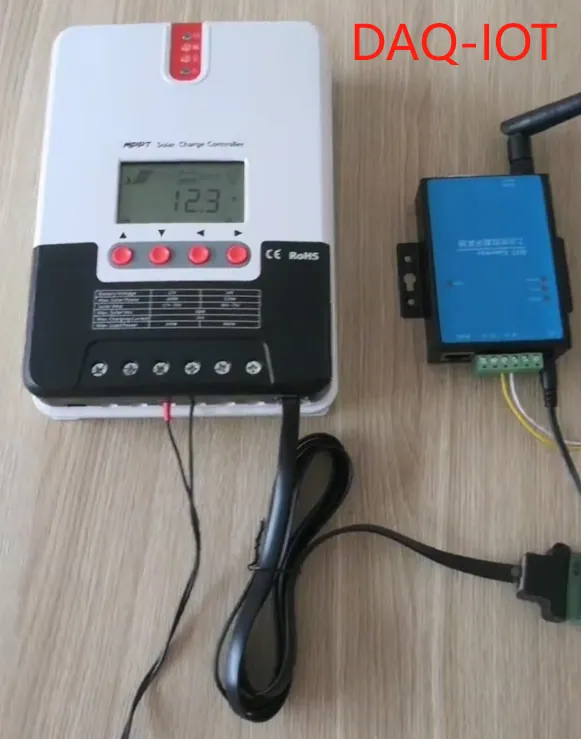

如上图所示，MPTT 控制器通常具备简洁的外观和丰富的功能接口。其显示屏可实时显示关键参数，如电压、电流等，为现场操作人员提供直观的信息。控制器上的按钮可用于基本设置和参数查看。
连接太阳能电池板、蓄电池以及负载的线缆应严格按照控制器的接线端子标识进行连接，确保电气连接的正确性和安全性。
采集模块

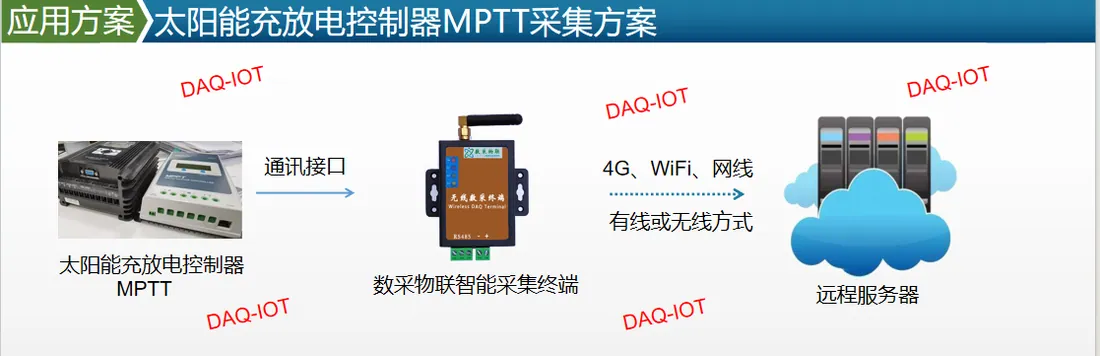

根据实际需求选择合适的采集模块。对于有线采集，可选用上行支持网口输出的的采集模块，通过双绞线将其与 MPTT 控制器的 RS485 接口相连，上行网线方式传输到对应后台。这种连接方式具有较强的抗干扰能力，适用于工业环境等对数据稳定性要求较高的场景。
2730500668655若采用无线采集方式，则需配备具有无线通讯功能（如 Wi-Fi、4G 、LORA等）的采集模块。将采集模块与 MPTT 控制器的相应接口（如串口等）连接，并确保无线模块的天线安装正确，以保证良好的无线信号传输。
二、通讯接口与协议
硬件通讯接口
RS485 接口:这是 MPTT 控制器中较为常见的一种接口。它具有传输距离较远（可达数百米甚至上千米，具体取决于线缆质量和环境干扰等因素）、抗干扰能力较强的优点，适合在工业环境等复杂场景中使用。一般采用双绞线连接，能够有效抑制共模干扰，保证数据传输的稳定性和可靠性。
1091565560705RS232 接口:也是一种常用接口，不过其传输距离相对较短（通常在十几米以内），且抗干扰能力稍弱于 RS485。但在一些对传输距离要求不高的场合，如设备近距离连接和调试时，使用较为方便。
以太网接口（RJ45）:随着网络技术的发展，越来越多的 MPTT 控制器配备了以太网接口。通过该接口，控制器可以直接接入局域网或互联网，实现远程监控和数据传输。以太网接口具有传输速度快、网络兼容性好等优点，便于与现有的网络基础设施集成。
USB 接口:主要用于控制器与本地计算机的连接，方便进行参数设置、固件升级以及数据下载等操作。USB 接口即插即用，使用便捷，传输速度也能满足一般的数据交互需求。
主流通讯协议
Modbus 协议:这是一种广泛应用于工业自动化领域的通讯协议，在 MPTT 控制器中也被大量采用。Modbus 协议包括 Modbus RTU（远程终端单元）和 Modbus TCP（基于 TCP/IP 的 Modbus 协议）等变种。Modbus RTU 通常通过串口（如 RS485、RS232）进行传输，数据格式紧凑，传输效率较高，适用于对实时性要求较高的场景。它定义了一系列的功能码，用于读取和写入控制器中的寄存器数据，如电压、电流、温度、状态等参数。Modbus TCP 则是在以太网环境下使用的协议，利用 TCP/IP 协议栈进行数据传输，具有更好的网络兼容性和可扩展性，方便实现远程监控和多设备联网。
CAN 总线协议:在一些对可靠性和实时性要求极高的太阳能系统中，MPTT 控制器可能会采用 CAN 总线协议。CAN 总线具有多主结构、错误检测和自动重发机制等特点，能够在强电磁干扰等恶劣环境下稳定工作，确保数据的准确传输。不过，CAN 总线的应用相对较少，主要是因为其硬件成本和开发难度相对较高，且在一般的太阳能系统中，Modbus 协议已经能够满足大部分的通讯需求。
三、数据采集与处理
数据采集频率
根据系统的重要性和对实时性的要求，合理设置数据采集频率。对于关键参数，如电池电压、充电电流等，可以设置较高的采集频率（如每秒或每分钟一次），以便及时发现异常情况；对于一些变化相对缓慢的参数，如日发电量、累计充电量等，可以适当降低采集频率（如每小时或每天一次），以减少数据存储和传输的压力。
数据处理与存储
采集到的数据在上位机端需要进行处理和存储。首先，对数据进行有效性检查，剔除异常值和错误数据。然后，将数据进行格式化和分类存储，可采用数据库（如 MySQL、SQL Server 等）或文件系统（如 CSV、XML 等）进行存储，以便后续的查询、分析和报表生成。此外，可以利用数据处理软件对采集到的数据进行实时分析，例如绘制电压、电流曲线，计算系统效率等，为系统的优化和故障诊断提供依据。
四、远程监控与管理
网络架构
为了实现远程监控与管理，可将采集系统接入互联网。通过在局域网内设置路由器或网关设备，将采集模块的数据转发到云端服务器或远程监控中心。
在云端服务器或远程监控中心，部署相应的监控软件和数据库，实现对多个太阳能系统的集中管理和监控。用户可以通过 Web 浏览器或手机 APP 随时随地访问监控系统，查看系统状态、历史数据和报警信息等。
报警与通知
监控系统应具备完善的报警功能。当采集到的数据超出预设的阈值（如电池过充、过放，太阳能板输出功率异常等）时，系统能够及时发出报警信号，并通过短信、邮件或 APP 推送等方式通知相关人员，以便及时采取措施，避免系统故障和损失。
通过以上太阳能充放电控制器（MPTT）的采集方案，能够实现对太阳能系统的全面、高效、实时监测与管理。无论是有线还是无线采集方式，结合合理的数据处理和远程监控功能，都为太阳能系统的稳定运行、优化管理以及故障预警提供了有力支持，有助于提高太阳能系统的可靠性和经济性，推动太阳能在能源领域的广泛应用和发展。
对应实施可根据实际项目需求和具体情况进行适当调整和优化，以满足不同场景下的太阳能系统采集要求。
