洁净度检测仪&尘埃粒子计数器 电子厂监测项目案例

一、项目背景

广东珠海某电子厂需要检测生产车间颗粒度和温湿度，现场有网线，使用有线传输，把采集到的数据存储到本地查看。

二、项目技术方案

由于客户对颗粒度量程要求比较高，且需要有线传输，所以本次项目采用我司提供的网口版高精度洁净度检测仪（DAQ-GP-CLXX-H系列，modbus协议，标配温湿度传感器，可选配压力传感器），搭配部署在本地服务器的通用工业采集软件，按客户需要的采集频率，把数据存储在数据库里。

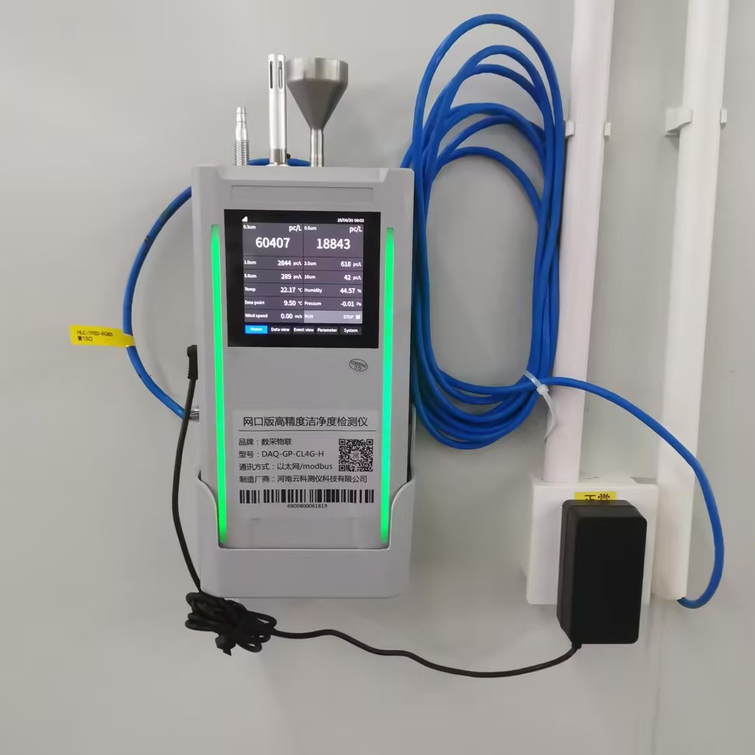

网口版高精度洁净度检测仪

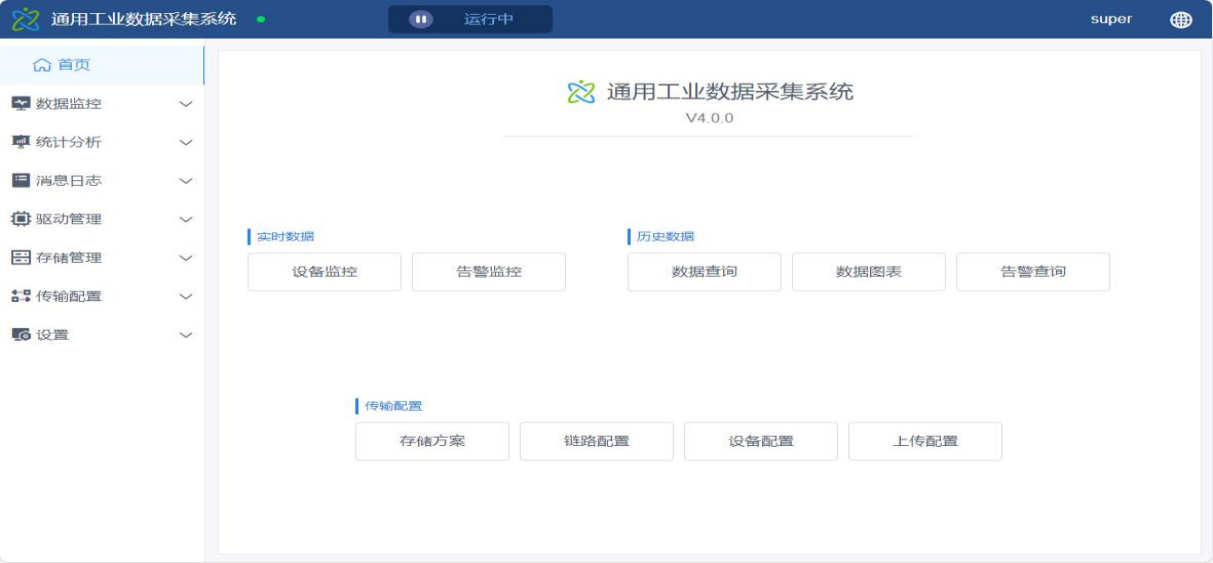

通用工业采集软件

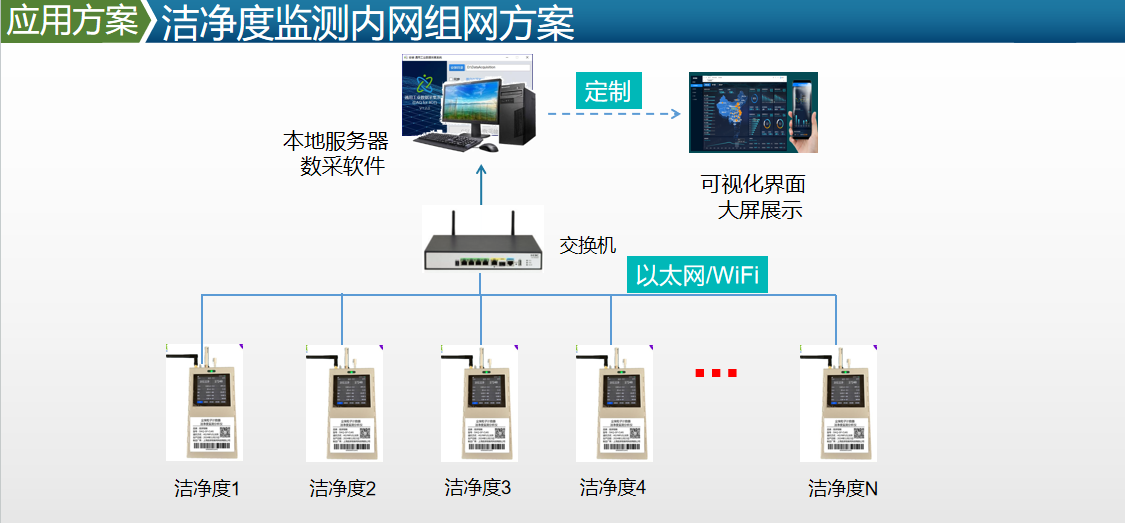

技术方案拓扑图

高精度洁净度检测仪技术参数：

粒子检测参数：

1、颗粒物检测范围：0.3-10 μm

2、分辨率：1pcs/m³

3、粒子量程： 10000000 particles/m³

4、流量：28.3L/min

5、误差：≤±30%

6、重复误差：≤±10%

7、自净时间：≤5min

8、校准规范：JJF1190-2008,GB/6167-2007

温湿度参数：

1、接口类型:4 芯航空头

2、量程及精度:

温度量程-2060℃ 温度精度士0.3℃(040℃)，其他温度区间精度士0.5℃:

湿度量程 0100%RH 湿度精度±3%RH(2090%)，其他湿度区间精度士5%RH

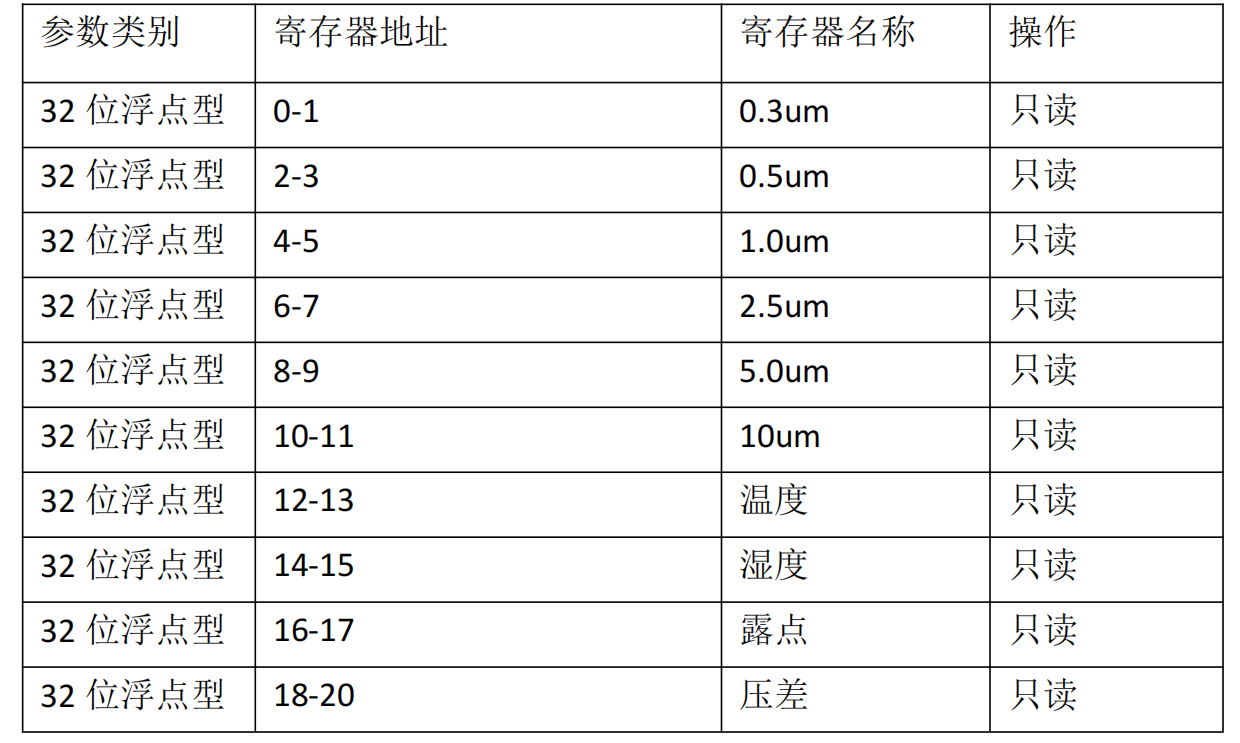

洁净度检测仪点表信息

三、项目实施流程

1、业主先在需要的检测的地方安装洁净度检测仪设备

2、提供能安装通用工业采集软件的电脑或本地服务器，确保能访问到这两台检测仪，之后由我司远程安装调试

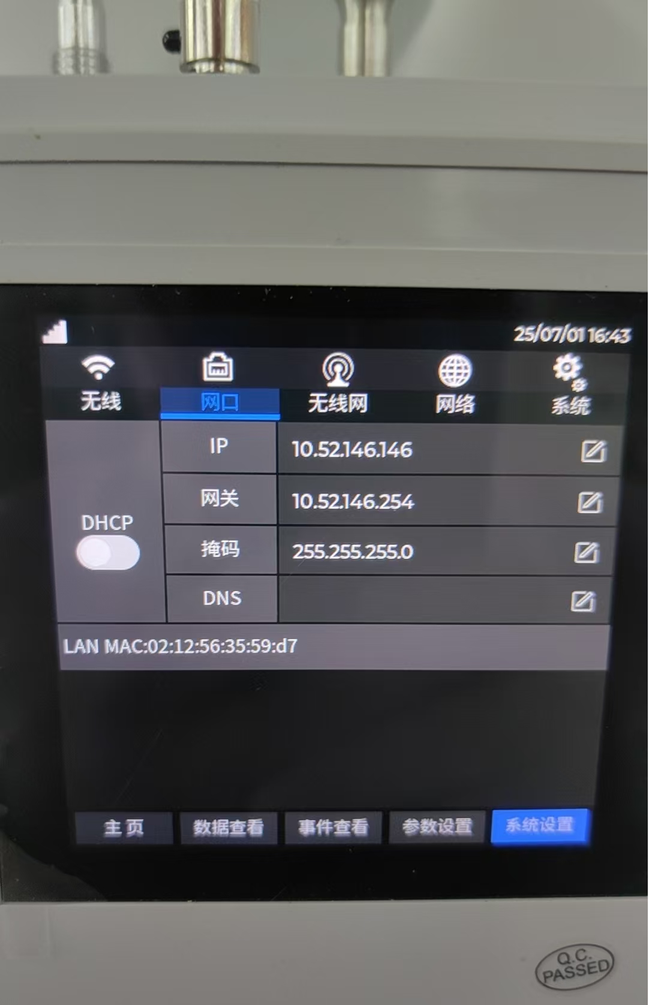

修改设备IP，确保采集软件能访问到

3、远程配置通用工业采集软件

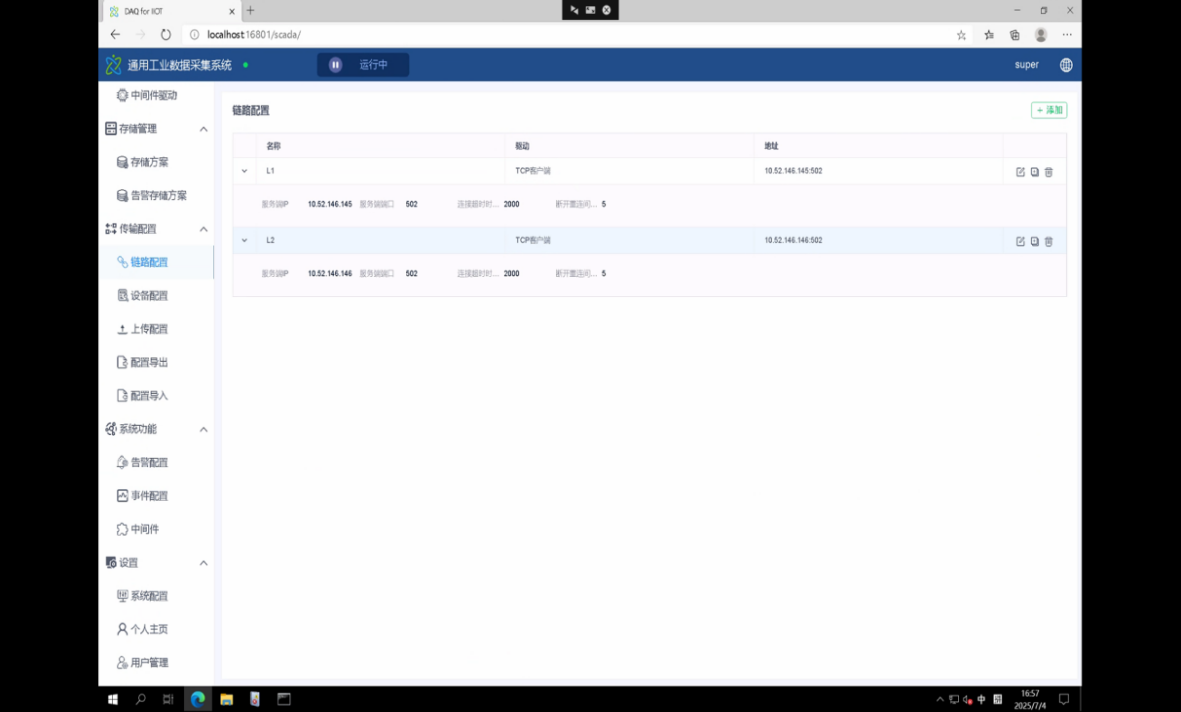

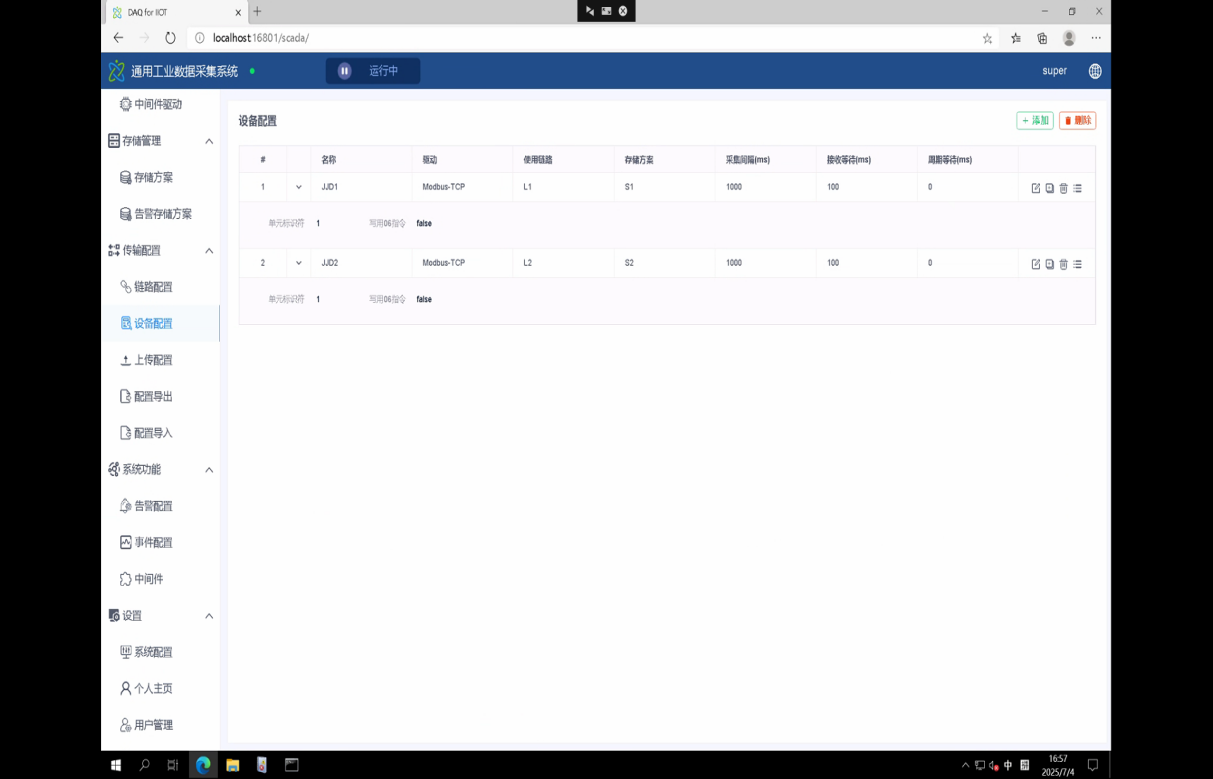

远程配置通用工业采集软件链路和检测设备

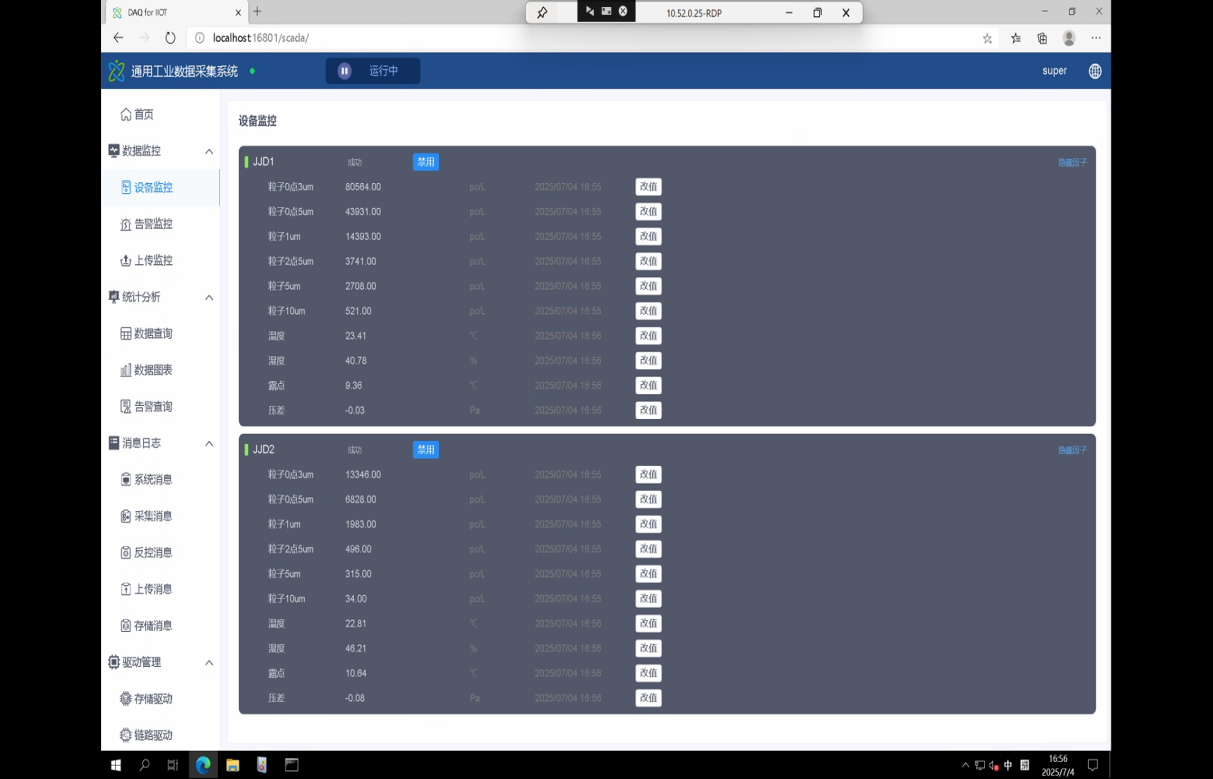

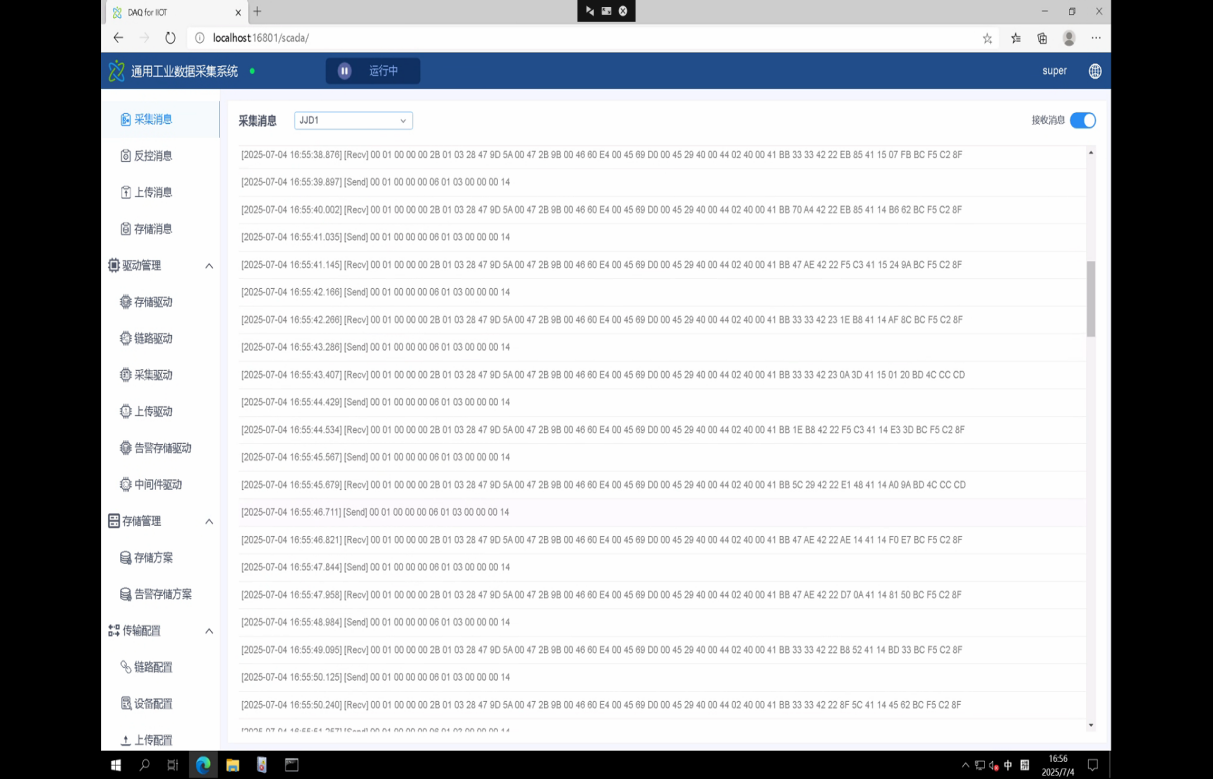

洁净度检测仪设备信息采集中

由于业主对数据要求有一定的保密性，存储数据库界面不再展示。
